IoT测试方案

IoT是互联网进入人类世界的最后一公里，截止到IoT大量普及，互联网才“真正”实现了在人们生活中无处不在。IoT设备可能出现在生活中的任何地方，这也意味着IoT设备的测量测试会涵盖很多方面，除了电路设计和测试本身之外，还会注重例如功耗测试、射频传输相关的测试、传感器的测试、工作环境的测试以及可靠性测试。

一、控制及数字电路的调试和测试

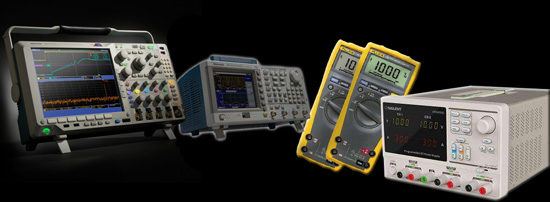

电路测量测试方面是电路电气工程师最熟悉的部分，会用到的仪器设备也很经典，常用仪器主要有：

1.     示波器

2.     波形发生器

3.     直流电源

4.     数字多用表

5.     逻辑分析仪

6.     协议分析仪

二、功耗测试

很多IoT设备是由电池供电的传感器类或通讯器类设备，首先是设备运行功耗低，甚至在大多数时间里这种设备都是处于休眠状态，休眠状态下的功耗可能仅为uW级别，其休眠电流甚至仅达到nA级；而在设备切换到唤醒状态工作并发送射频信号时，功耗可能达到W级，电流通常可达到几百mA，而且整个工作时间可能只有几毫秒。这种休眠电流极小、电流变化动态范围巨大、变化速度快，持续时间短的功率测量是以往测量应用中的难点，现在我们有足以应对此类测量测试应用的方案。

此外，由于IoT产品的供电方案多为电池，所以在待机性能测试时，由于电池充放电性能变化，以及体差异化，导致测试的可重复性很难判断，而且电池状态（剩余电量、当前电池电压等）无法设置，所以测试方案中采用电池模拟器为待测电路供电。由于电池模拟器可以轻松设置当前电池的总容量、当前电量、最大电压和最小电压、放电电流等参数，所以可以非常轻松的实现以某个特定容量或状态的电池为电路供电，以测试IoT设备的可靠性以及工作功耗性能。

三、射频传输测试

无线连接几乎是IoT设备唯一的通讯方式，工程师需要测试射频电路、天线性能，对IoT设备进行基于某些标准的认证预测试，甚至EMC相关测量测试。相关测试中，主要使用由矢量网络分析仪、频谱分析仪、射频源、射频功率计、各种连接端子、线缆以及衰减器等配件等组成的测量硬件。

四、传感器及模数转换电路测试

很多IoT设备集成有各种模数转换器，具有多种探测器，在设计和测试模数转换器及采样电路的时候，可以使用数字源表+混合域示波器对ADC及采样电路进行测试或校准。
